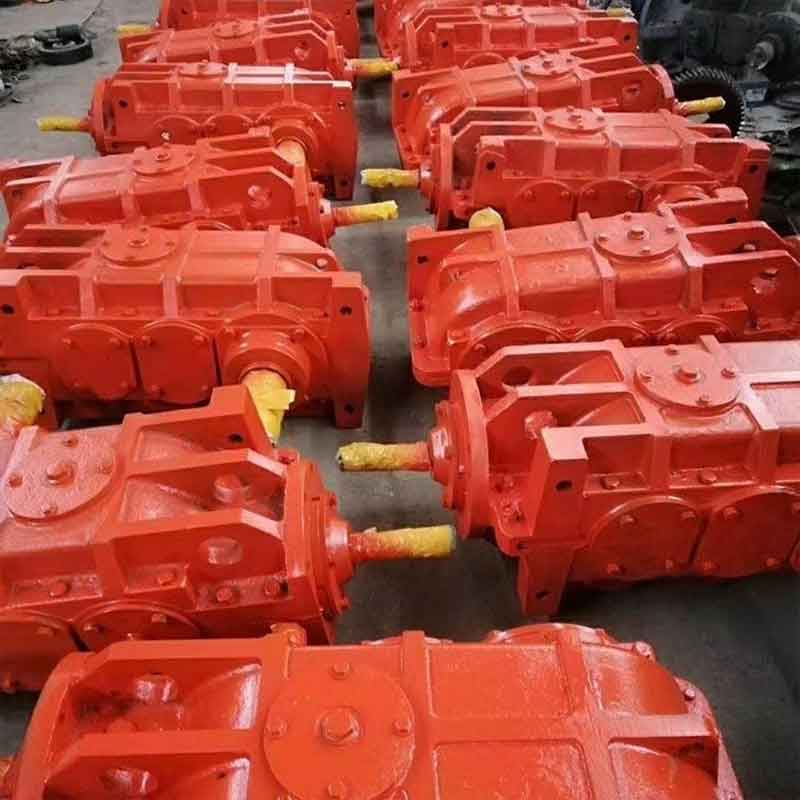

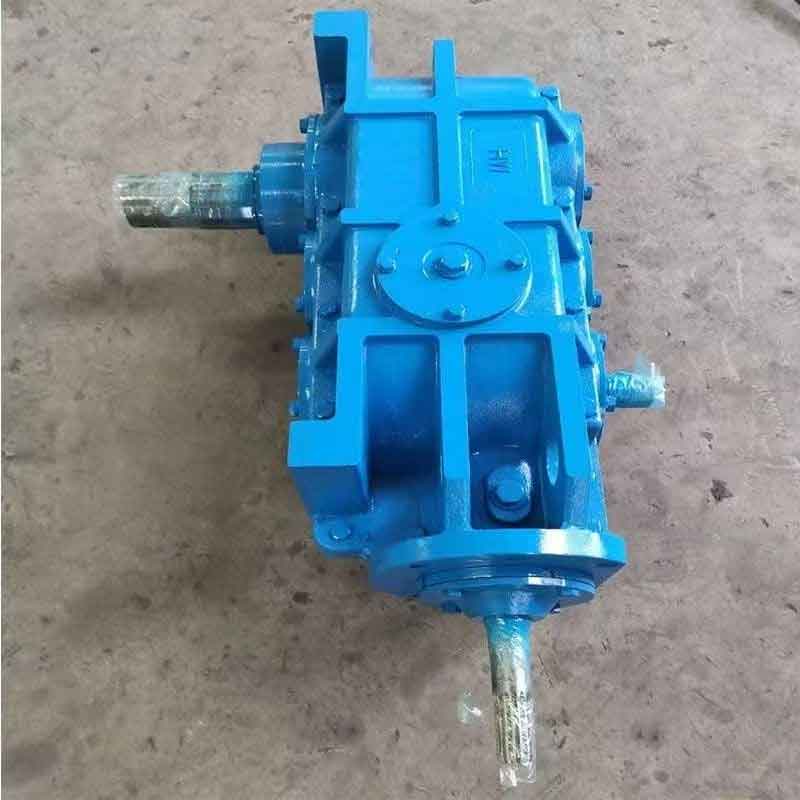

Шахтный редуктор JS75
JS75 представляет собой параллельно расположенный трехступенчатый коническо-цилиндрический редуктор для горной промышленности мощностью 75 кВт.
Описание
маркер
Описание продукта

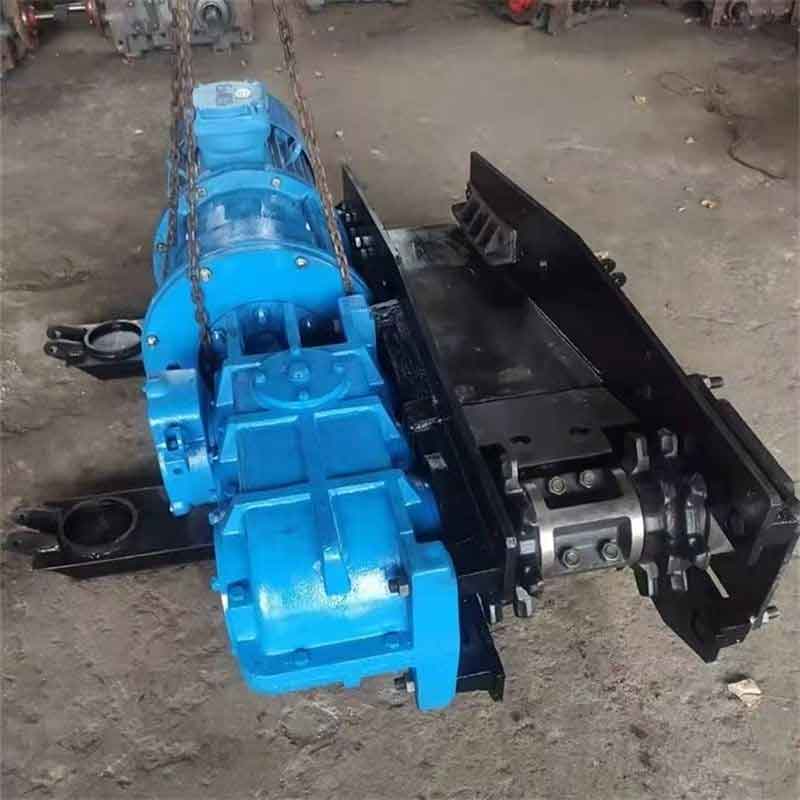

JS75 представляет собой параллельно расположенный трехступенчатый коническо-цилиндрический редуктор для горной промышленности мощностью 75 кВт. Он адаптирован для скребкового конвейера модели 150C, соответствует стандарту горно-шахтного оборудования MT/T148 и является ключевым трансмиссионным компонентом подземного конвейерного оборудования угольных шахт. Цельный корпус редуктора отлит из утолщенного серого чугуна HT250 и имеет симметричную конструкцию верхней и нижней половин корпуса, что позволяет взаимозаменяемую установку на левых и правых рабочих участках в шахте. Редуктор устанавливается горизонтально сбоку на головной раме конвейера, входной вал соединяется с электродвигателем, а шлицевой выходной вал приводит в движение звездочку.
Первая ступень выполнена с использованием спирально-конических зубчатых колес, вторая и третья ступени — с цилиндрическими зубчатыми колесами с закаленными зубьями. Все зубчатые колеса проходят цементацию, закалку и чистовую обработку, обладают износостойкой поверхностью зуба и высокой несущей способностью. Стабильное общее передаточное число составляет 24,43, КПД передачи высокий. Возможна работа при прямом и реверсивном вращении, адаптирована к тяжелым ударным нагрузкам в условиях шахты. Внутренняя многослойная уплотнительная конструкция в сочетании с сапуном и сливной масляной пробкой эффективно защищает от пыли и утечек масла, обеспечивая адаптацию к запыленной и влажной подземной среде с температурой от -20°C до 40°C.
Оборудование работает с низкой вибрацией и низким уровнем шума. Оснащено тяжелонагруженными подшипниками качения, обладающими ударопрочностью и длительным сроком службы. Номинальная входная частота вращения ≤1500 об/мин, крутящий момент достаточный. В основном используется для подземных скребковых конвейеров и штрековых перегружателей, также может применяться в шахтных ленточных конвейерах и горно-шахтном транспортном оборудовании. Стандартные позиции имеются в наличии в широком ассортименте, поддерживается регулировка нестандартных размеров, что снижает частоту простоев оборудования для ремонта. Широко применяется на производственных линиях транспортировки в угольной, песчано-гравийной и металлургической отраслях.
